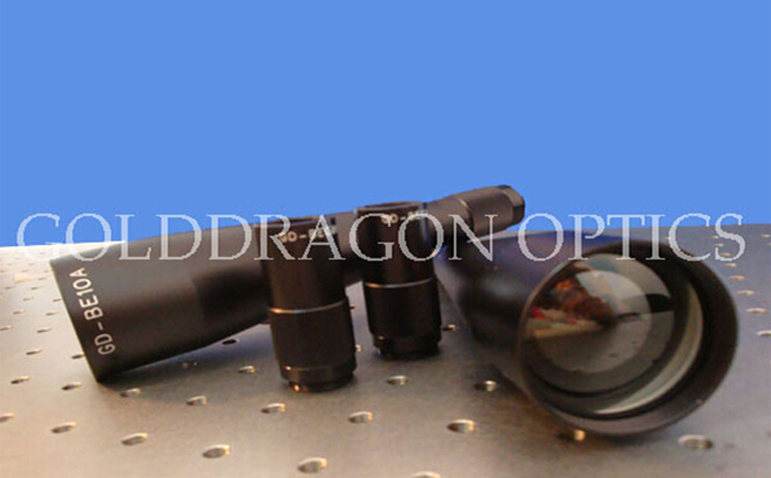

扩束准直镜头

        扩束镜是能够改变激光光束直径和发散角的透镜组件。从激光器发出的激光束具有一定的发散角,对于激光加工来说,只有通过扩束镜的调节使激光光束变为准直(平行)光束,才能利用聚焦镜获得细小的高分辨率密度光斑。


应用:
      激光测距, 通过扩束镜改变光束直径以便用于不同的光学仪器扩束镜配合空间滤光片使用可以使非对称光束分布变为对称分布,使能量分布更加均匀。


技术指标:

       放大倍率:2X~20X
       镀膜:A:350-650nm

       镀膜:B:650-1050nm

       镀膜:C:1050-1650nm

       波前误差: < λ/4





GD-BE02 扩束倍数 : 2


编号

最大入射光束孔径

最大出射光束孔径

设计波长

GDBE02-A

4.0mm

Φ8.0mm

350-650nm

GDBE02-B

4.0mm

Φ8.0mm

650-1050nm

GDBE02-C

4.0mm

Φ8.0mm

1050-1550nm



GD-BE03 扩束倍数 : 3


编号

最大入射光束孔径

最大出射光束孔径

设计波长

GDBE03-A

4.0mm

Φ12.0mm

350-650nm

GDBE03-B

4.0mm

Φ12.0mm

650-1050nm

GDBE03-C

4.0mm

Φ12.0mm

1050-1550nm



GD-BE05 扩束倍数 : 5


编号

最大入射光束孔径

最大出射光束孔径

设计波长

GDBE05-A

4.0mm

Φ20.0mm

350-650nm

GDBE05-B

4.0mm

Φ20.0mm

650-1050nm

GDBE05-C

4.0mm

Φ20.0mm

1050-1550nm



GD-BE10 扩束倍数 : 10


编号

最大入射光束孔径

最大出射光束孔径

设计波长

GDBE10-A

4.0mm

Φ40.0mm

350-650nm

GDBE10-B

4.0mm

Φ40.0mm

650-1050nm

GDBE10-C

4.0mm

Φ40.0mm

1050-1550nm



GD-BE15 扩束倍数 : 15


编号

最大入射光束孔径

最大出射光束孔径

设计波长

GDBE15-A

2.0mm

Φ30.0mm

350-650nm

GDBE15-B

2.0mm

Φ30.0mm

650-1050nm

GDBE15-C

2.0mm

Φ30.0mm

1050-1550nm



GD-BE20 扩束倍数 : 20

编号

最大入射光束孔径

最大出射光束孔径

设计波长

GDBE20-A

2.0mm

Φ40.0mm

350-650nm

GDBE20-B

2.0mm

Φ40.0mm

650-1050nm

GDBE20-C

2.0mm

Φ40.0mm

1050-1550nm
