Si平凸球面透镜
材  料:Si(硅)
设计波长:4.0μm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面  型:λ/2@632.8nm
光 洁 度:60-40
偏  心:<3'
有效孔径:>80%
倒  边:<0.2×45°
镀  膜:IR AR Coating 3-5μm
点击下载产品目录

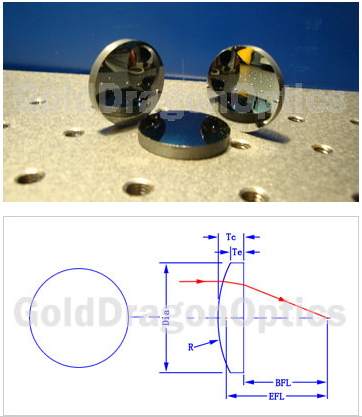

Si平凸球面透镜                  (尺寸及镀膜可按用户需求定制)单位(mm)
编号(NO.) 焦距(EFL) 直径(Dia) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
16A8308R 15.00 12.70 36.38 2.60 2.00 14.24
16A8126R 20.00 12.70 48.51 2.40 2.00 19.30
16A8943R 40.00 12.70 97.01 2.20 2.00 39.36
16A8281R 25.40 25.40 61.60 3.30 2.00 24.44
16A8862R 50.00 25.40 121.27 4.00 3.30 48.83
16A8949R 75.00 25.40 181.90 4.00 3.60 73.83
16A8020R 100.00 25.40 242.53 4.00 3.70 98.83
16A8336R 150.00 25.40 363.80 4.00 3.80 148.83
16A8019R 200.00 25.40 485.06 4.00 3.80 198.83
16A8023R 500.00 25.40 1212.65 2.10 2.00 499.39
16A8599R 750.00 25.40 1818.98 2.00 2.00 749.42
16A8810R 1000.00 25.40 2425.30 2.00 2.00 999.42
